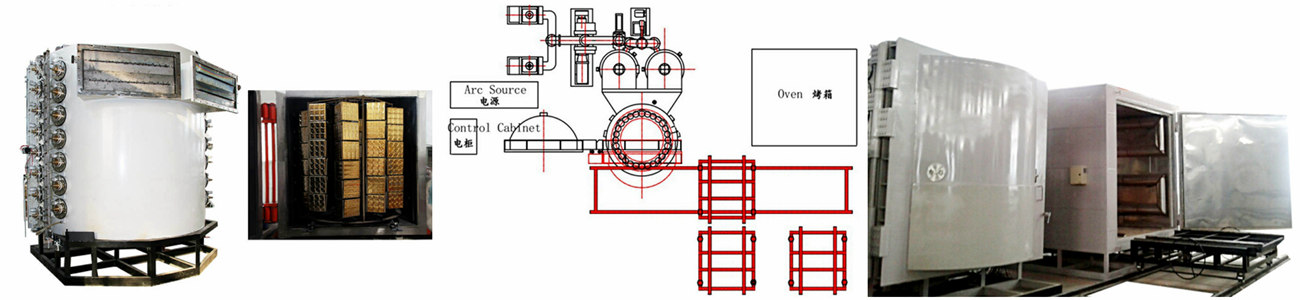

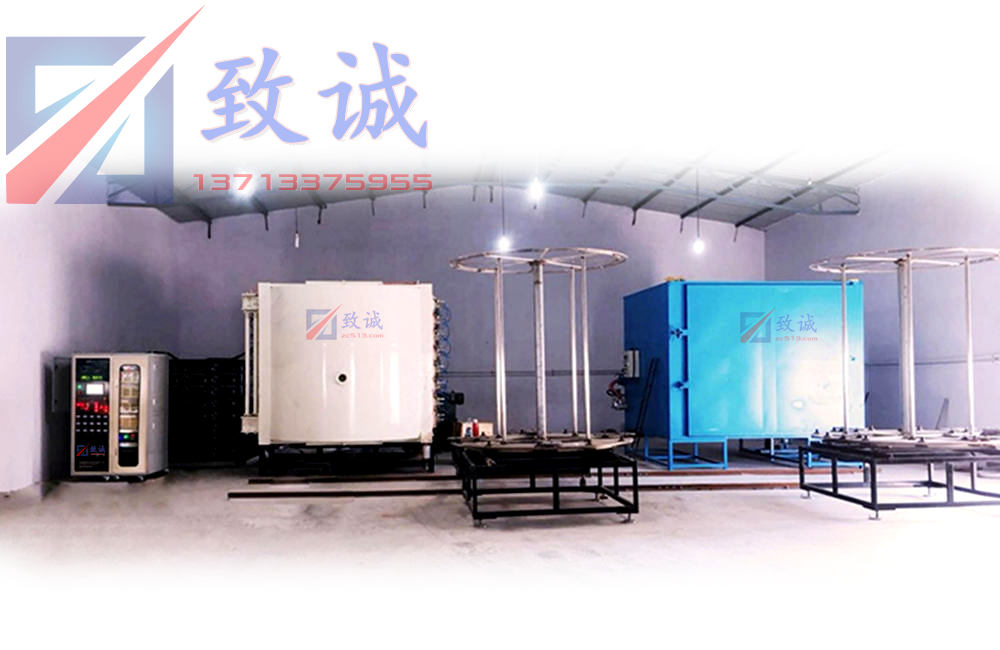

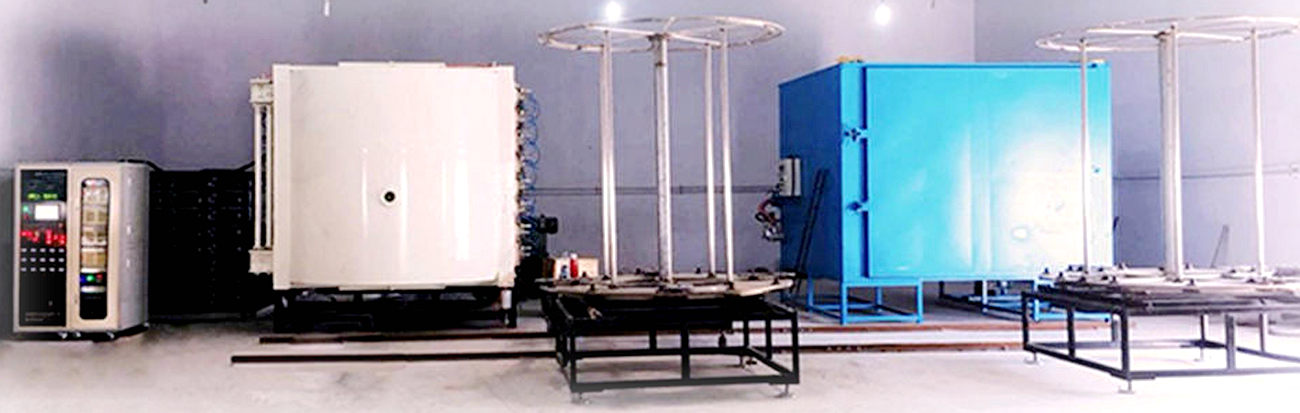

陶瓷用品：瓷砖/马赛克/卫浴-真空镀膜设备

陶瓷镀金设备主要用于瓷砖、瓷片、日用陶瓷制品（如餐具、文具）、工艺陶瓷（如花瓶、人物、观赏摆设）等离子镀膜。该系列真空镀膜设备配备全套推车，便于装卸。该设备生产无污染，符合国家环保标准，所镀膜层耐磨耐腐蚀，长久不脱落，对人体无害。采用贴花纸和涂覆水溶性涂料遮挡技术可以得到各种彩色花纹图案。

技术参数

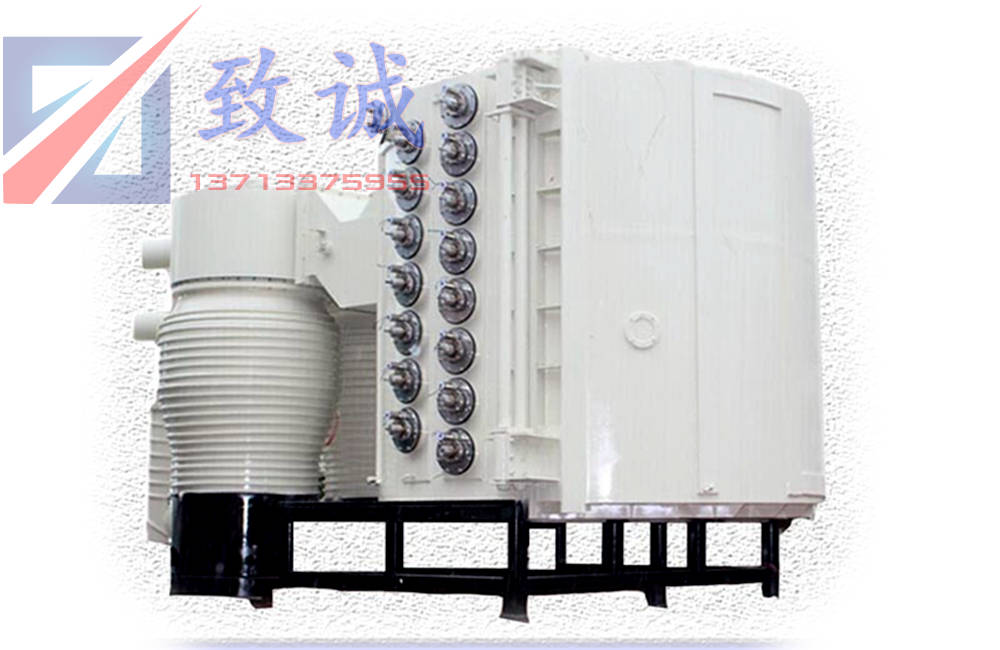

DYTC系列--陶瓷（地砖）真空多弧离子镀膜机型号及技术参数
设备型号	DYTC-1250	DYTC-1400	DYTC-1600	DYTC-1800	DYTC-2400	DYTC-2800
镀膜室尺寸	Ф1250×H1350mm	Ф1400×H1600mm	Ф1600×H180OMM	Ф180O×H2100MM	Ф2400×H245OMM	Ф2800×H2450MM
地砖每炉产能	小件定制	小件定制	3030CM-- 96 PCS 3060CM-- 48 PCS 60*60CM-- 8 PCS	3030CM --128 PCS 3060CM -- 64PCS 6060CM --8PCS 8080CM -- 6 PCS	3030CM -- 270 PCS 3060CM -- 135 PCS 6060CM -- 54 PCS 8080CM -- 24 PCS	3030CM -- 330 PCS 3060CM -- 165 PCS 6060CM -- 60 PCS 8080CM -- 24 PCS
配置	H-150 1SET ZJP-10001 SET KT-800* 1 SET 2X-30*1SET	H-150 1SET ZJP-12001 SET KT-800* 1 SET 2X-30*1SET	H-150 1SET ZJP-12001 SET KT-800* 1 SET 2X-30*1SET	H-150 * 2 SETS ZJP-12001SET KT-800 2 SETS 2x-30*1 SET	H-150· 3 SETS ZJP-12002 SETS KT-1000· 2 SETS 2x-30 1 SET	H-150* 4 SETS ZJP-12002 SETS KT-1000 2 SETS 2x-30* 1 SET
弧源数	12	16	20	22	30	32
轴数	3/6 Axis	3/6 Axis	3/6 Axis	4/8 Axis	3/6/9 Axis	4/11 Axis
工件系统	公自转式（加轨道,平推车）,变频调速
操作系统	手动、全自动混合，PLC带触摸屏控制
工件转架	行星式公自转、变频调速（可控可调）
转动方式	行星式公自转、变频调速（可控可调）
工件烘烤温度	室温至450℃可控可调（PID温控）
工艺气体	3路或4路工艺气体流量控制及显示系统选配自动加气系统
常规膜层类型	氮化钛镀金膜,氨气+钛镀银
极限真空	8.0*10 P
整机总功率	45KW	60KW	75KW	90KW	115KW	130KW
报警及保护	对泵和靶等缺水、过流过压、断路等异常情况进行报警，并执行相应保护措施及电气联锁功能。

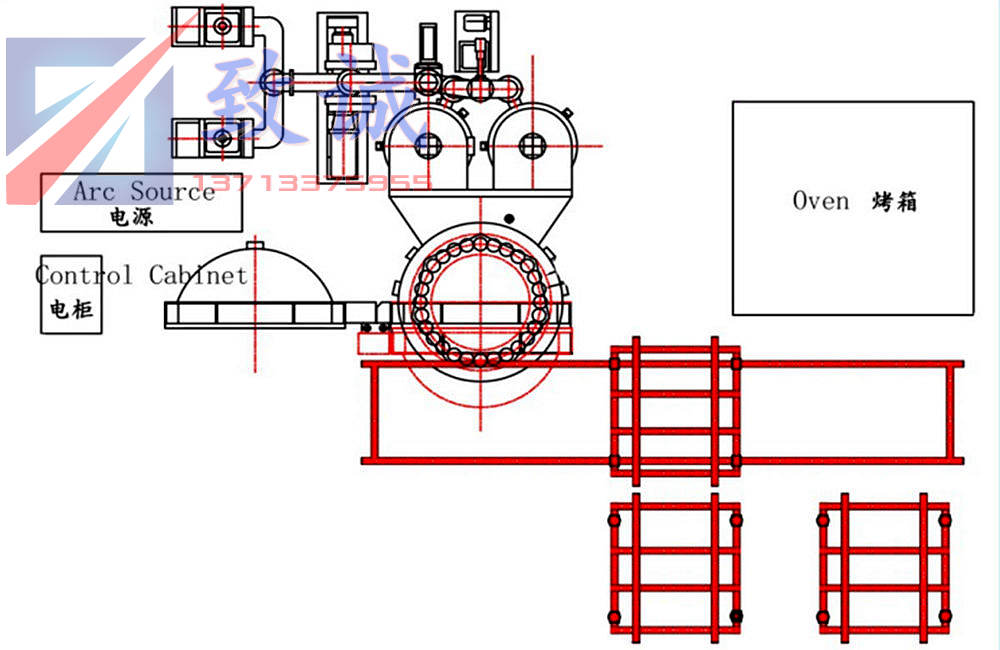

设备占地面积	W4m×L5m	W4.5m×L6m	W5m×L7m	W5.5m×L8m	W7m×L10m	W8m×L12m
其他参数	水压≥0.2MPa、水温≤25℃、气压0.5-0.8MPa
备注	此表格为我司常规尺寸数据参考，如客户需要，可依据具体产品参数进行非标定制。
