Функциональное оборудование для вакуумного нанесения покрытий - Машина для нанесения магнетронного напыления - Вакуумная машина для нанесения покрытий с защитой от электромагнитных помех

Введение оборудования
Применение электромагнитных помех (EMI) экранирования металла.
Другие отрасли, требующие функции защиты от электромагнитных помех
Материал подложки. АБС, ПК, ПК+АБС, пластик и т.д.

Характеристики пленки, экранирующей электромагнитные помехи
.Толщина пленки: 1,5~3 микрона, зависит от требований.
, Тонкопленочные резисторы. (Ом) лучше, чем 0,5 Ом
.Сцепление: лента 3М810>5Б
.Процесс покрытия защитной пленкой .EMI
.DC напыление нержавеющей стали
.Осаждание меди термическим испарением
.DC распыление нержавеющей стали, полностью покрытое слоем пленки Cu.

Функциональное оборудование для нанесения покрытий методом напыления и испарения специально разработано для экранирования тонких пленок с защитой от электромагнитных помех, широко используется в телекоммуникационном оборудовании, компьютерах, ноутбуках, бытовой электронике, бытовой технике, корпусах мобильных телефонов, корпусах ноутбуков, радиолокационных приборах для измерения скорости, автомобильных видеокомпонентах, аэрокосмической промышленности. , военные предметы.

Функции
1) Двойная конструкция двери и высокая скорость откачки для высокой производительности
2) Удобная панель с сенсорным экраном и управление ПЛК
3) Удобный дизайн программного обеспечения, стабильное производство и высокое качество.
4) Высокая степень использования мишени для распыления обеспечивает низкую стоимость производства.
5) Хорошая однородность и отличная адгезия
6) Усовершенствованные концепции дизайна для повышения эффективности производства и качества с лучшей производительностью.
7) Устройство источника ионов используется для плазменной очистки и поверхностно-активной обработки для улучшения адгезии.
8) Благодаря криогенному насосу водяного пара Polycold время откачки высокого вакуума сокращается на 25-75%. Уменьшите парциальное давление водяного пара во время обработки для более высокого качества пленки, лучшей адгезии и более воспроизводимого осаждения.

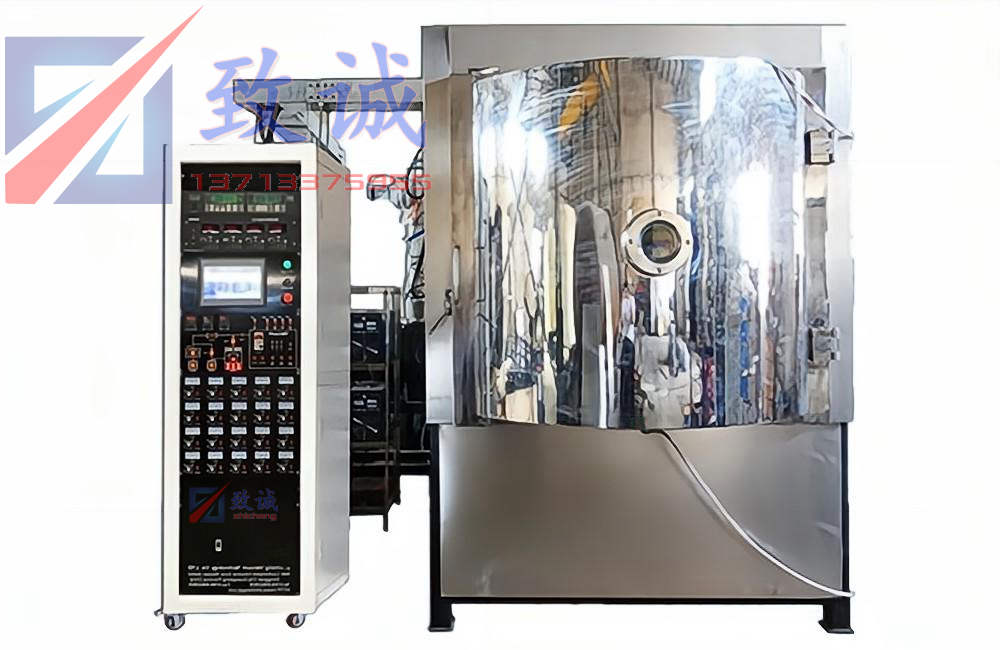

Вакуумная технология Zhicheng: машина для нанесения магнетронного напыления

Основные параметры оборудования
Размер вакуумной камеры:	Φ1000mm 、Φ1200mm 、Φ1400mm 、Φ1600mm 、Φ1800mm 、 Φ2000mm
Вакуумная система:	Роторно-лопастной насос + насос Рутса + диффузионный насос + ремонтный насос (или молекулярный насос, криогенный насос, криогенная система)
Предельный вакуум:	6x10^-4Pa
Рабочая ротация	Многоосное планетарное вращение, регулировка скорости преобразования частоты (управляемая и регулируемая)
метод охлаждения	Циркуляционный режим водяного охлаждения, дополнительно оснащенный промышленной градирней или промышленным чиллером (холодильником) или криогенной системой. (предоставляется заказчиком)
метод управления	ПЛК+сенсорный экран или компьютерное управление, ручное, полуавтоматическое, автоматическое
индекс предложения	Давление воздуха 0,5-0,8 МПа, температура воды ≤ 25 ℃, давление воды ≥ 0,2 МПа
Сигнализация и защита	Сигнализация для ненормальных условий, таких как нехватка воды, перегрузка по току и перенапряжение, а также разомкнутая цепь насосов и целей, а также реализация соответствующих мер защиты и функций электрической блокировки.
Время откачки:	Атмосферная откачка без нагрузки до 5x10-3 Па,> 13 мин.
Примечание:	Вышеуказанные параметры оборудования приведены только для справки, а детали разработаны и настроены в соответствии с фактическими технологическими требованиями клиентов.

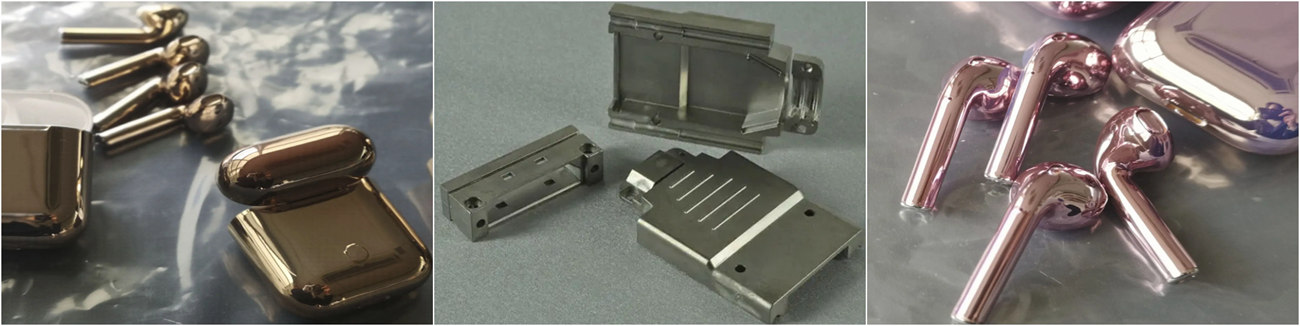

Случай покрытия

Технология Чжичэн

Вакуумные машины для нанесения покрытий различных спецификаций и моделей могут быть разработаны в соответствии с требованиями пользователя.

Вакуумный блок и электронная система управления также могут быть спроектированы и сконфигурированы в соответствии с требованиями пользователя.

Ведущие мировые решения по нанесению покрытий Zhicheng Technology: предоставление оборудования, материалов, обработки, технологий, поддержка проектов и другие системные услуги.

Вакуумное оборудование для нанесения покрытий Zhicheng включает в себя: машину для напыления, машину для нанесения магнетронного напыления, машину для нанесения покрытий двойного назначения с магнетронным напылением, машину для нанесения многодугового ионного покрытия, машину для нанесения ионного покрытия промежуточной частоты, машину для нанесения покрытия AF, машину для нанесения сверхтвердого покрытия, машину для нанесения покрытия с намоткой. , линия покрытия PVD, сборка поддержки проекта покрытия.

В технологии PVD используются вакуумные условия для нанесения различных металлических и неметаллических пленок на поверхность пластиковых деталей путем дистилляции или напыления.

Технология Zhicheng соответствует наилучшей схеме процесса нанесения покрытия в соответствии с характеристиками продукта.

Преимуществами и характеристиками предшественницы вакуумного оборудования для нанесения покрытий Zhicheng в отрасли являются: профессионализм, честность и надежность.
