Высоковакуумное оборудование для нанесения рулонного покрытия

Высоковакуумное оборудование для нанесения покрытия на паутину - Машина для нанесения покрытия на паутину

Оборудование для нанесения вакуумного покрытия с рулона на рулон, производимое Zhicheng Vacuum Machinery Equipment, имеет возможность получения высокого вакуума и может выполнять высокоточную возвратно-поступательную намотку и передачу гибких пленочных материалов, таких как ПЭТ и ПИ.Отображение рабочих данных системы, Эксплуатация и управление, чтобы реализовать автоматический предварительный нагрев вакуумной системы, вытяжку воздуха и работу холодного насоса, инфракрасный нагрев и т. д.

Функции:
В этом оборудовании используется серводвигатель для регулировки скорости приводного устройства гибкого основного материала для привода основного ролика, наматывающего ролика и разматывающего ролика, а также взаимодействие с его датчиком натяжения для реализации автоматического контроля постоянного натяжения намотки и разматывание в процессе передачи пленки.

Основной вал для нанесения покрытия на этом оборудовании оснащен комплектом быстрого и эффективного специального нагревательного устройства для вакуумного покрытия, которое используется для нагрева поверхности основного вала до температуры, требуемой в процессе нанесения покрытия, во время операции вакуумного покрытия для нагрева материал подложки для покрытия.

Оборудование оснащено набором крупногабаритных низкотемпературных холодильных змеевиков в вакуумной рабочей камере и использует импортную низкотемпературную криогенную систему для удаления паров воды в вакуумной камере.

Главный двигатель включает в себя систему источника ионов, которая может модифицировать слой пленки, а также включает систему водяного охлаждения и системы подачи газа, которая имеет высокую однородность.

Системы с двойным катодом MF и катодом постоянного тока могут быть сконфигурированы в соответствии с технологическими требованиями.

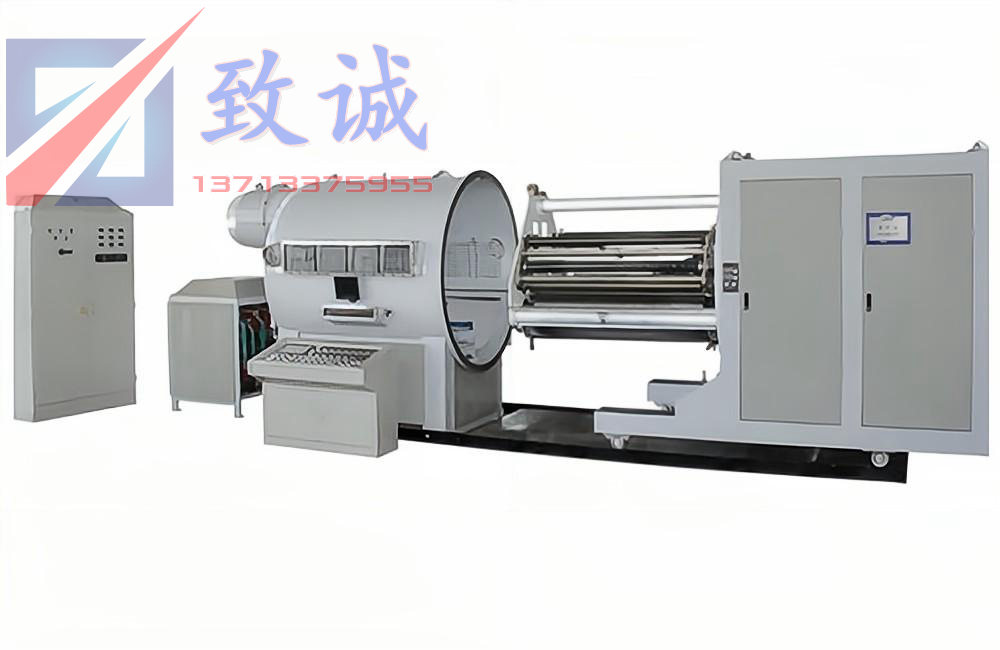

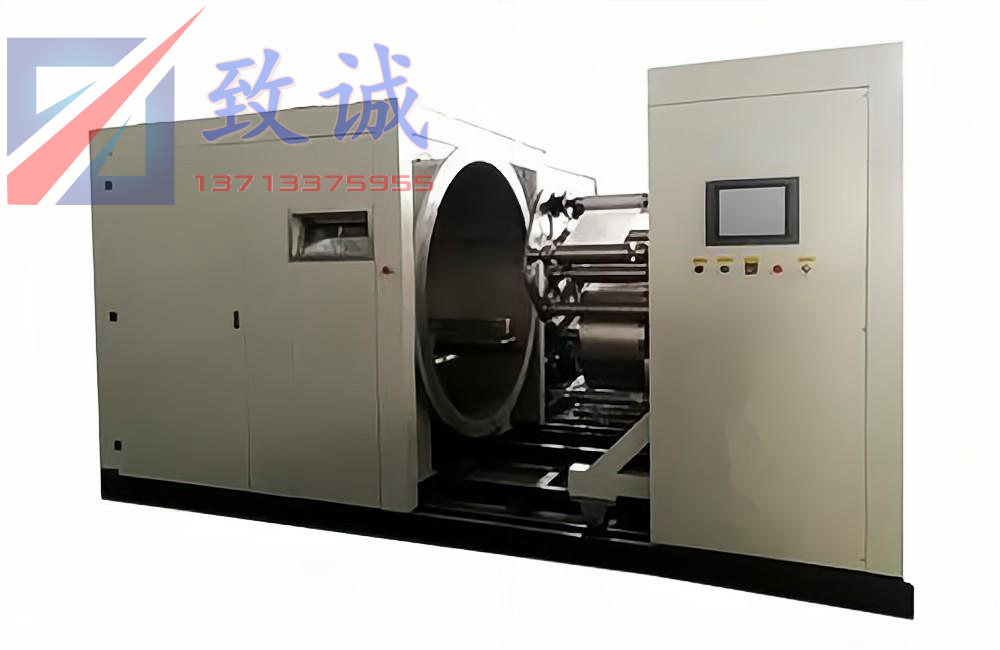

Структура вакуумной камеры представляет собой горизонтальный полуцилиндрический корпус, а вся вакуумная камера изготовлена ​​из нержавеющей стали 304.

Передняя и задняя часть вакуумной камеры оборудованы прямоугольным смотровым окном для наблюдения за наматыванием основного материала и эффектом покрытия; боковая сторона оснащена круглым смотровым окном, помогающим наблюдать за разматыванием и покрытием основного материала. .

Система намотки состоит из устройства намотки из основного материала и передвижной силовой тележки. Устройство для намотки основного материала состоит из устройства для намотки, основного ролика покрытия, устройства для намотки и нескольких направляющих роликов, а также больших и малых стеновых панелей и других компонентов для установки этих роликовых систем. Серводвигатель используется для регулирования скорости, а его датчик натяжения используется для осуществления автоматического контроля постоянного натяжения размотки и намотки в процессе нанесения покрытия; система имеет такие функции, как предварительное натяжение основного материала (анти- раскручивание).

Система вакуумной откачки использует молекулярный насос и бытовой масляный диффузионный насос в качестве основного вытяжного насоса для обеспечения вакуума, необходимого для нанесения покрытия.

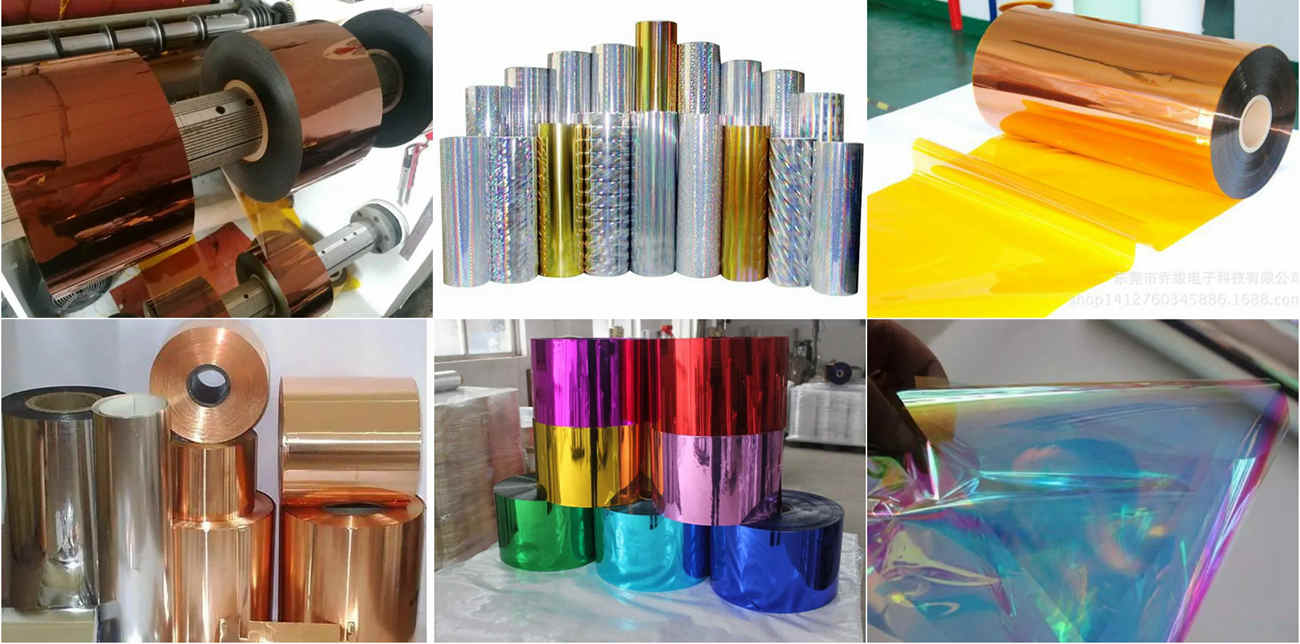

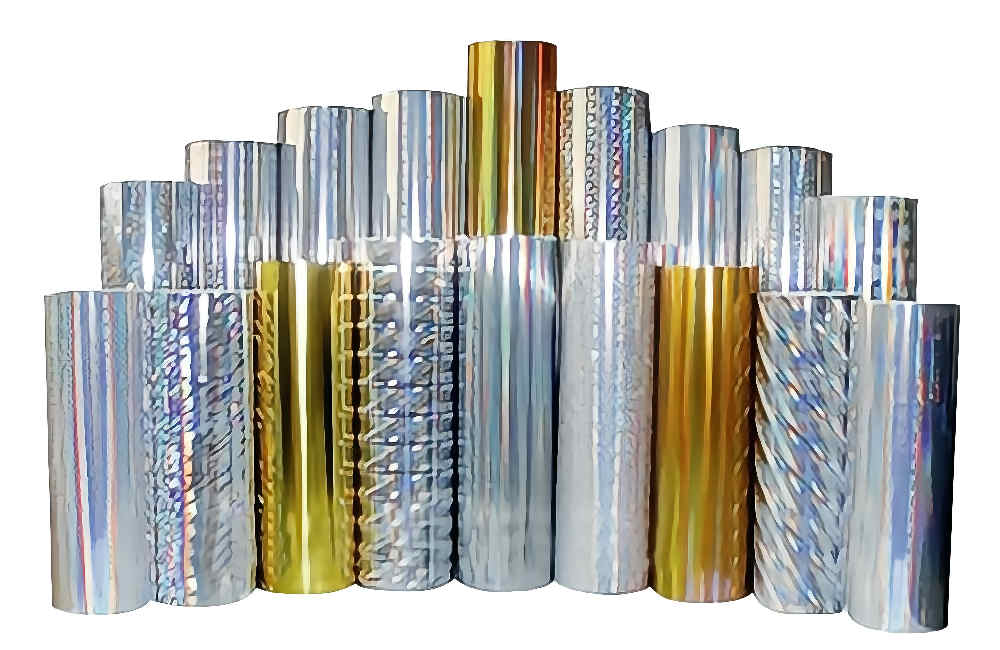

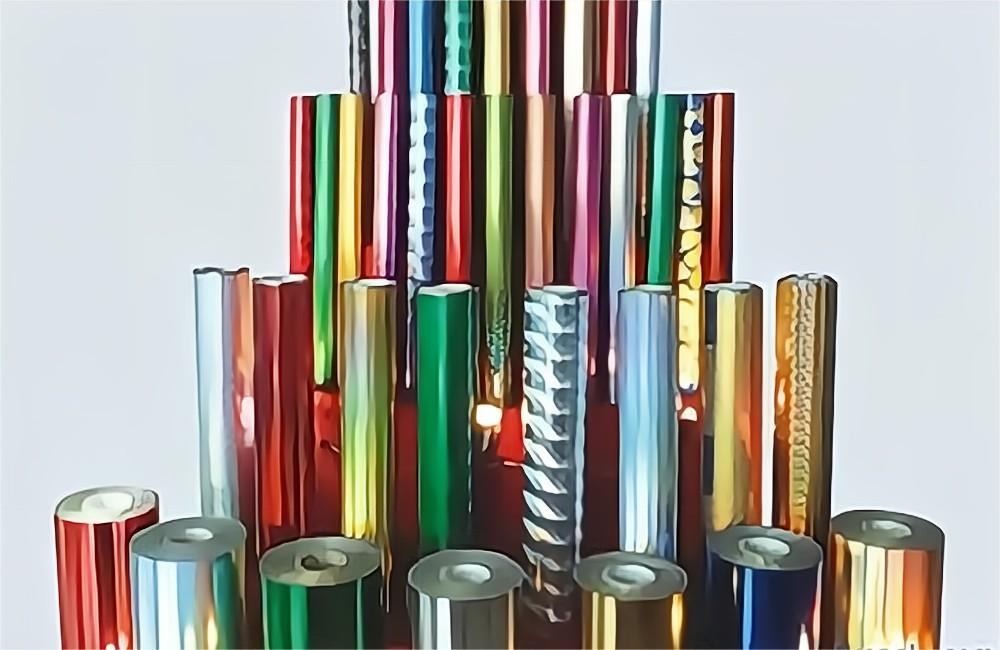

Пример покрытия:

Технология Чжичэн

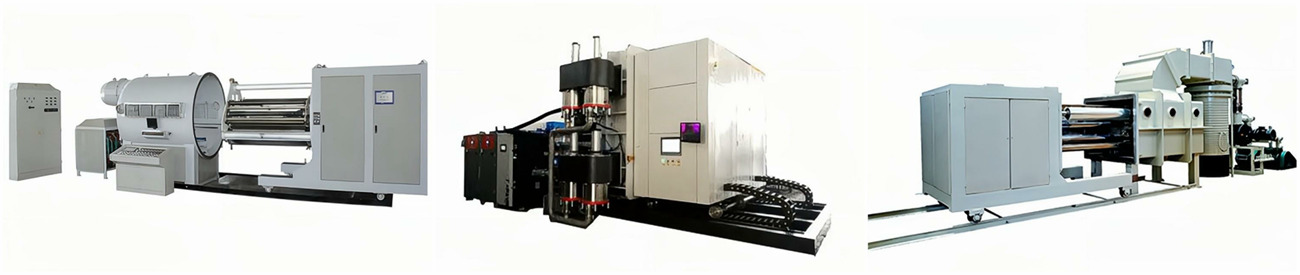

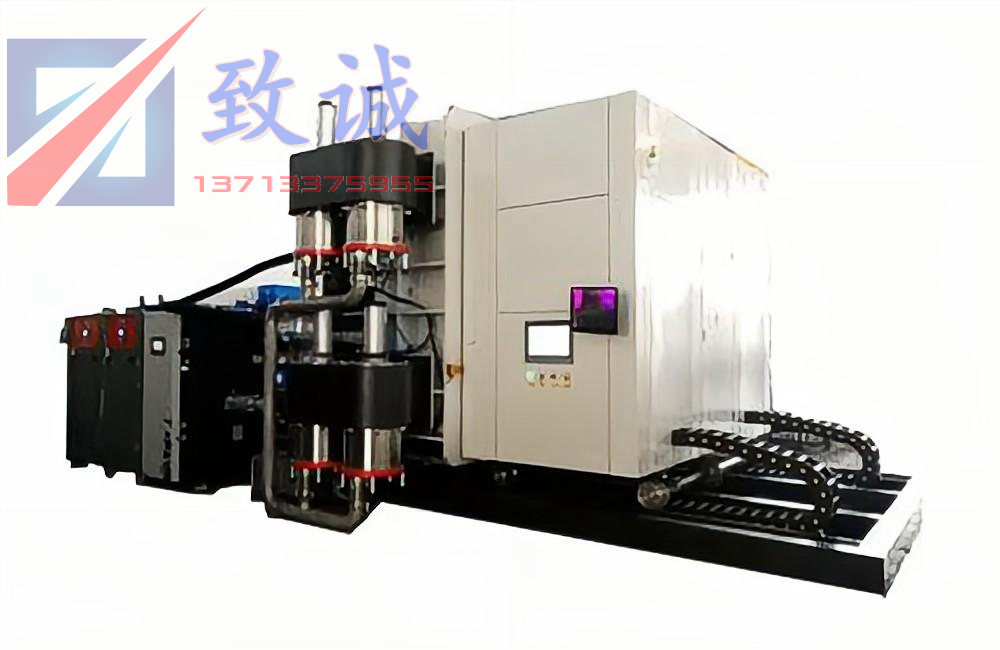

Вакуумные машины для нанесения покрытий различных спецификаций и моделей могут быть разработаны в соответствии с требованиями пользователя.

Вакуумный блок и электронная система управления также могут быть спроектированы и сконфигурированы в соответствии с требованиями пользователя.

Ведущие мировые решения по нанесению покрытий Zhicheng Technology: предоставление оборудования, материалов, обработки, технологий, поддержка проектов и другие системные услуги.

Вакуумное оборудование для нанесения покрытий Zhicheng включает в себя: машину для напыления, машину для нанесения магнетронного напыления, машину для нанесения покрытий двойного назначения с магнетронным напылением, машину для нанесения многодугового ионного покрытия, машину для нанесения ионного покрытия промежуточной частоты, машину для нанесения покрытия AF, машину для нанесения сверхтвердого покрытия, машину для нанесения покрытия с намоткой. , линия покрытия PVD, сборка поддержки проекта покрытия.

В технологии PVD используются вакуумные условия для нанесения различных металлических и неметаллических пленок на поверхность пластиковых деталей путем дистилляции или напыления.

Технология Zhicheng соответствует наилучшей схеме процесса нанесения покрытия в соответствии с характеристиками продукта.

Преимуществами и характеристиками предшественницы вакуумного оборудования для нанесения покрытий Zhicheng в отрасли являются: профессионализм, честность и надежность.
